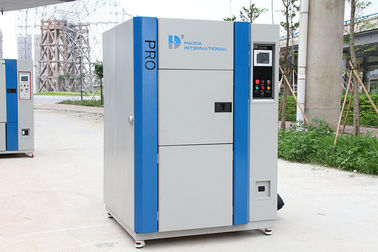

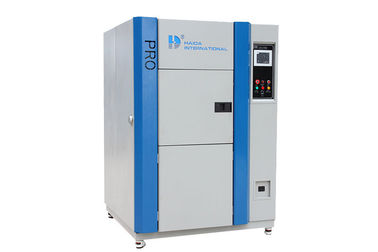

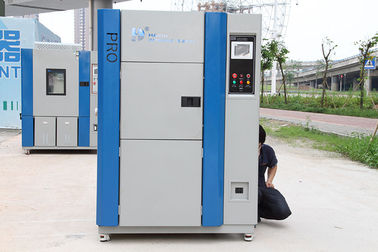

ISO Belgeli Profesyonel Yüksek ve Düşük Sıcaklık Termal Şok Çevresel Test Odası
1. Açıklama:
ISO belgeli Profesyonel Yüksek ve Düşük Sıcaklık Termal Şok Çevresel Test Cihazıyüksek hassasiyetli mükemmel dış tasarım, dışta çift taraflı soğuk haddelenmiş sac elektrostatik toz boyalı malzeme, içte SUS#304 yüksek sıcaklığa dayanıklı paslanmaz çelik.Yalıtım malzemesi, yangına dayanıklı yüksek mukavemetli PU poliüretan köpüklü termal yalıtım malzemesini benimser.Japonya ve Almanya'daki gelişmiş buzdolabı kontrol teknolojisinin tanıtılması sayesinde %20'den fazla enerji tasarrufu sağlandı.Kontrol sistemi ve kontrol devresi bileşenlerinin tümü ünlü markadır.
Şok Odası Şu Şekilde Çalışır:
1, düşük sıcaklık depolama tankları:tank sıcaklığı, kanal ısıtıcısının, evaporatörün durumu ve fanın çalışma durumu tarafından belirlenir.Genleşme valfi çalışma odasındaki buharlaştırıcıya akan soğutucu akışkanı kıstıktan sonra, çalışma odasının sıcaklığını azaltmak için ısı emme ve gazlaştırma çalışma odası;gazlaştırılmış soğutucu emilir ve yüksek sıcaklığa, yüksek basınçlı gaza kondenser kompresörüne sıkıştırılır. ve gazlaştırın ve ardından kompresör emişiyle sıkıştırın.Bu ileri geri döngü çalışır, böylece stüdyo sıcaklığı sıcaklık gereksinimlerini ayarlamak için düşer
2, yüksek sıcaklık depolama tankları:Algılama anından bir merkezi denetleyici sıcaklık algılama sinyali ve ayarlanan sıcaklık sinyali karşılaştırılır, katı hal rölesini kontrol etmek için cihaz PID mantık devresi çıkış sinyali tarafından elde edilen karşılaştırma sinyali kapatılır veya ısıtma süresi oranı çıkış gücü seviyesinin ayarlanması, Otomatik sıcaklık kontrolünün amacına ulaşmak için.
3, sıcaklık şoku test odası:sayaç otomatik olarak kontrol edilen yüksek sıcaklık valfleri, kapalı bir hava sirkülasyon sistemi ve düşük sıcaklık kutusu veya kutuları oluşturmak için sırasıyla depolama odası arasında geçiş yapan düşük veya yüksek sıcaklıklar, hedef sıcaklık testlerine hızla ulaştı.
2. Termal Şok Çevresel Test Cihazının Özellikleri:
|
sistem
|
Damper değiştirme yoluyla iki bölge testi
|
|
Üç bölgeli oda
|
|
modeli
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Özelleştirilmiş
|
|
Verim
|
test alanı
|
Yüksek sıcaklık.poz aralığı*1
|
+60~ ila +200°C
|
|
Düşük sıcaklık.poz aralığı*1
|
-65 ila 0 °C
|
|
Sıcaklıkdalgalanma *2
|
±1.8°C
|
|
Sıcak oda
|
Ön ısıtma üst sınırı
|
+200°C
|
|
Sıcaklıkısınma süresi*3
|
ortam sıcaklığı30 dakika içinde +200°C'ye
|
|
Soğuk oda
|
Ön soğutma alt sınırı
|
-65°C
|
|
Sıcaklıkaşağı çekme süresi*3
|
ortam sıcaklığı70 dakikada -65°C'ye
|
|
Sıcaklıkkurtarma (2 bölgeli)
|
Kurtarma koşulları
|
İki bölgeli: Yüksek sıcaklık.maruz kalma +125°C 30 dk, Düşük sıcaklık.maruz kalma -40°C 30 dk;Numune 6,5 kg (numune sepeti 1,5 kg)
|
|
Sıcaklıkiyileşme süresi
|
10 dakika içinde.
|
|
Yapı
|
Dış malzeme
|
Soğuk haddelenmiş paslanmaya dayanıklı çelik levha
|
|
Test alanı malzemesi
|
SUS304 paslanmaz çelik
|
|
Kapı*4
|
Kilit açma düğmeli manuel olarak çalıştırılan kapı
|
|
Isıtıcı
|
Şerit tel ısıtıcı
|
|
Soğutma ünitesi
|
Sistem*5
|
Mekanik kademeli soğutma sistemi
|
|
Kompresör
|
Hermetik olarak kapatılmış scroll kompresör
|
|
Genişletme mekanizması
|
elektronik genleşme valfi
|
|
Soğutucu
|
Yüksek sıcaklık tarafı:R404A, Düşük sıcaklık tarafı R23
|
|
Soğutucu
|
Paslanmaz çelik kaynaklı plakalı eşanjör
|
|
hava sirkülatörü
|
Sirocco hayranı
|
|
Damper tahrik ünitesi
|
Hava silindiri
|
|
bağlantı parçaları
|
Sol tarafta 100 mm çaplı kablo bağlantı noktası (sağ taraf ve isteğe göre özel çap boyutu seçenekler olarak mevcuttur), numune güç kaynağı kontrol terminali
|
|
İç boyutlar (G x Y x D)
|
350x400x350
|
500x450x450
|
Özelleştirilmiş
|
|
Test alanı kapasitesi
|
50 litre
|
100L
|
Özelleştirilmiş
|
|
Test alanı yükü
|
5 kilo
|
10 kilo
|
Özelleştirilmiş
|
|
Dış boyutlar (G x Y x D)
|
1230x1830x1270
|
1380x1980x1370
|
Özelleştirilmiş
|
|
Ağırlık
|
800kg
|
1100kg
|
Yok
|
|
Yardımcı program gereksinimleri
|
İzin verilen ortam koşulları
|
+5~30°C
|
|
Güç kaynağı
|
AC380V, 50/60Hz, üç fazlı, 30A
|
|
Soğutma suyu besleme basıncı*6
|
02~0.4Mpa
|
|
Soğutma suyu besleme oranı*6
|
8m³ / saat
|
|
Çalışma soğutma suyu sıcaklığı.menzil
|
+18 ila 23 °C
|
|
Gürültü seviyesi
|
70 dB veya daha düşük
|
Oda Yapısı Yolu:
Her ikisi de kabinin arkasında yer alan düşük sıcaklık test kutusunun alt kısmında yer alan bir yüksek sıcaklık odasının yanında bulunan üst bölmede ve kabinin sol arka panelinde soğutma ünitesi bulunan entegre konfigürasyon modunu kullanan bölme bileşimleri elektrik kontrol kabini (sistemi) bileşimi.Bu sayede kutu küçük, kompakt bir yapı, güzel bir görünüm, chiller kabinlerinin ayrı bir üniteye yerleştirilmesi, soğutma ünitesinin çalışma sırasındaki titreşimini azaltmak, gürültünün hazne üzerindeki etkisini azaltmak, cihaz ve ünite bakımını kolaylaştırmak, Çalışmayı yürütmek için haznenin sol panelindeki elektrik kontrol paneli.
notlar
1. Yüksek sıcaklığa maruz kalma aralığı alt sınırı + 60°C veya düşük sıcaklığa maruz kalma aralığı alt sınırı -60°C gerekiyorsa, lütfen "ortam sıcaklığına maruz kalma" seçeneğini seçin
2. Sıcaklık dalgalanmasının ±1,8°C'nin altında olması gerekiyorsa lütfen "Düşük sıcaklık dalgalanması paketini" seçin
3. Sıcaklık artırma/düşürme süresi yalnızca bağımsız hazne çalışması sırasında geçerlidir.
4. Otomatik kayar kapı gerekiyorsa, lütfen "Otomatik kapı paketi"ni seçin.
5. Hava soğutmalı kondenser / Su soğutmalı kondenser her ikisi de mevcuttur
6. Sadece su soğutmalı kondansatöre uygulayın
3. Termal Şok Test Cihazının Güvenlik Cihazları:
- Sıcak oda aşırı ısınma koruma anahtarı
- Soğuk oda aşırı ısınma koruma anahtarı
- Hava sirkülatörü aşırı yük alarmı
- Buzdolabı yüksek/düşük basınç koruyucusu
- kompresör sıcaklık anahtarı
- Hava basınç şalteri
- Sigorta
- Su süspansiyon rölesi (yalnızca su soğutmalı özellik)
- kompresör devre kesici
- Isıtıcı devre kesici
- Test alanı aşırı ısınma/aşırı soğutma koruyucusu
- Hava tahliye valfi
Dokunmatik ekranlı bir LCD ekran (ekranda görüntülenen talimatlar) kullanılarak basitleştirilmiş çalıştırma ve ayarlar.Test modellerinin, test alanı sıcaklıklarının, sıcaklık döngülerinin ve trend grafiği ekranlarının bir bakışta doğrulanması.
|
Ayar
|
Dokunmatik panel ile etkileşimli tuş girişi
|
|
Görüntülemek
|
LCD (5,7 inç)
|
|
Sıcaklık kontrol fonksiyonu
|
Test alanı: maruz kalma sıcaklığı.
Sıcak oda: ön ısıtma sıcaklığı.
Soğuk oda: ön soğutma sıcaklığı.
|
|
PID kontrolü
|
|
Önceden ayarlanmış sıcaklık aralığı
|
Yüksek sıcaklık: 60 ila 200'C
Düşük sıcaklık: -78 ila 0'C
|
|
Çözünürlük ayarı
|
1'C
|
|
Giriş
|
Termokupl tipi T (Bakır/Bakır-Nikel)
|
|
Ayar ve gösterge aralıkları
|
Ön ayar süresi: 0 dak.99 saat 59 dk.
Önceden ayarlanmış döngü: 1 ila 9.999 döngü
|
|
Aksesuar işlevi
|
zamanlayıcı ön ayarı
Aşırı ısınma/aşırı soğutma koruması
Güç kesintisi/kurtarma seçimi
Sıcaklık geri kazanım süresi ayarı
Program belleği
Otomatik güç kapatma
Programlanmış zaman göstergesi
Test tamamlama modu seçimi
Trend grafiği
Alarm geçmişi ekranı
Sensör kalibrasyonu
RS-232/ USB iletişimi
|
Termal şok odaları satın alın, beş alana dikkat etmelidir:
sıcaklığın etkisi, yük testi, sıfırlama süresi, buz çözme süresi, sensör yerleşimi
