H Işın Üretim Hattı Çelik Yapı İçin Ağır Hizmet Tipi Montaj Makineleri

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	H-WELDING
Sertifika:	CE
Model Number:	Z25

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1 Set
Fiyat:	negotiation
Packaging Details:	Mainframe naked in container, electrical control box in plywood cases (Non fumigation) then in container.
Delivery Time:	15 working days after received your payment
Payment Terms:	30% T/T as advance payment when sign the contract, 70% T/T as balance payment before delivery or 100% irrevocable LC at sight
Supply Ability:	30sets per month

İletişim

Detaylı ürün tanımı

Product Name:	Z25 H Beam Production Line Assembly Machine	Application:	H beam track welding
Inverter:	Mitsubishi	Welder:	Spot welding
Available flange height:	2500mm	Linkage control:	Available
Input conveyor:	2.6m*3	Output conveyor:	2.6m*3
Vurgulamak:	Montaj makinesi , h kiriş montaj makinesi

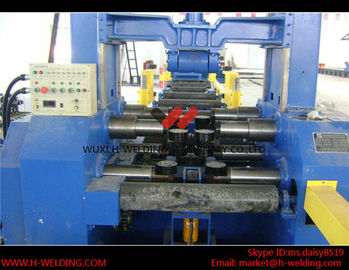

Z25 H Işın Üretim Hattı Montaj Makinası Çelik Yapı Ağır Vasıta

Özellikler:

Model		Z15	Z18	Z20
Web Boyutu (mm)	Yükseklik	200-1500	200-1800	200-2000
	Kalınlık	6-32	6-32	6-32
	Boy	2000-15000	2000-15000	2000-15000
Flanş boyutu (mm)	Genişlik (mm)	200-800	200-800	200-800
	Kalınlık (mm)	6-40	6-40	6-40
	Uzunluk (mm)	4000-15000	4000-15000	4000-15000
Montaj hızı (m / dak)		0.6-6	0.5-6	0.5-6

1-üst baskı silindiri, 2-üst kiriş, 3-sütun, 4-kaldırma kirişi; 5-üst pres silindiri, 6 ark yayma aygıtı, 7-web sıkıştırma aygıtı, 8-flanş sıkıştırma aygıtı; 9-alttan ışın; 10-duvar kartı, 11-ana iletim silindiri, 12-kuplör; 13-motor redüksiyon;

Not: Resim sadece referans içindir. Elemanların montaj pozisyonları ayarlanabilir

Pratik koşullara göre.

Açıklama:

Otomatik hizalama doğru; Her seferinde ayarlamanıza gerek yoktur (eksantrik silindir inç ayarı için kullanılır).
Montaj sırasında, her iki taraftaki hidrolik durdurma rafı, ağın ve flanşın uç tarafının hizalanmasını sağlayabilir.

Uygulamalar:

Üst basmalı kiriş, sağa ve sola doğru 4 kılavuz yol grubu ile benimsenir ve pres dayanımını sağlar.
Otomatik spot kaynaklı ark izi birimi, basınçlı havaya ihtiyaç duymadan hafif yağlı silindir ile sürülür.

Rekabet avantajı:

Kontrol sistemi Japonca "MITSUBISHI" PLC kontrolcüsünü benimsiyor, ana motorla tahrik edilen hız AC inverter ile ayarlanıyor.
Hidrolik sistem, çin ve yabancı şirket ortak girişim şirketi tarafından üretilen ve elektro-manyetik valflerin uzun ve güvenilir performansını garanti eden ince filtre ile donatılmış standart üründür.
