Otomatik Veya Daldırma Tank Tedavi öncesi Sistemi ile Manuel Toz Boya Hattı
Hızlı Detay:

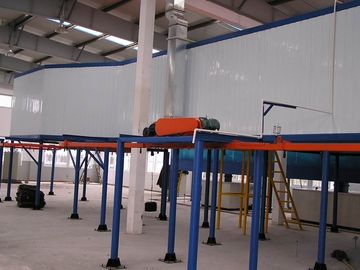

1.The resim nem fırın kurutma gösterir, onun ön daldırma tipi, konveyör sistemi bu hat ritmi.
kontrol edilir
2. Bu kaplama üretim hattı en ön daldırma tipi olan, konveyör sistemi ritim kontrol edilir. konveyör zinciri, pnömatik kapı ve toz-daldırma eylem
Tasarım parametre < / p>
No < / p> |
öğe |
Tasarım olarak < / p> |
1 |
iş parçası |
alüminyum |
2 |
Maksimum kalınlık |
≤ 1.2mm |
3 |

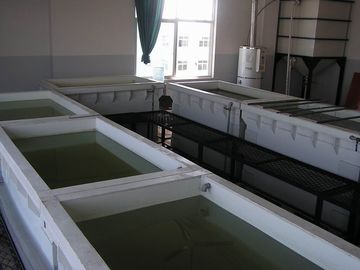

Ön tedavi yöntemi |
Daldırma tedavi öncesi |
4 |
püskürtme yöntemi |
Otomatik + manuel |
5 |
montaj hattı üzerinde asılı İş parçasının maksimum boyutu |
L x G x Y = 6800 × 200 × 1900 (mm) |
6 |
Maksimum iş parçası ağırlığı |
≤ 70Kg/hanger (denge aleti dahil) |
7 |
Asma yöntemi |
iki kat puan |
8 |
Süspansiyon konveyör zinciri montaj hattında |
QXG-200 modeli, ağırlık asılı max 35kg |
9 |
Makas filmi sahası |
7200mm/2pieces |
10 |
işlem hızı hesaplama |
İşleme hızı: 0.8m/min |
11 |
üretim hattı hız aralığı |
0 ~ 1.5m/min ayarlanabilir |
12 |
Toz sıcaklık kür |
180 ~ 200 ℃ (sıvı gaz doğrudan ısıtma) |
13 |
Toz boya süresi |
16min-20 dk (hava perdesi bölümüne hariç) |
14 |
Isıtma kaynağı |
sıvı gaz doğrudan ısıtma |
15 |
Dehidrasyon fırın: |
≤ 110 ℃ (sıvı gaz doğrudan ısıtma)
|
nem fırın kurutma
Görünüm boyutu: (L) 7600mm x (W) 2200mm x (H) 1850mm < / span>
Malzeme: dış kurulu, δ = 1.0mm soğuk oluklu çelik kurulu haddelenmiş < / span>
İç kurulu, δ = 1.0mm galvanizli kurulu
Yalıtım thicknessδ = 100 ㎜,
Yalıtım malzemesi: Taşyünü,
Kurutma sıcaklığı: ≤ 110 ℃ (alüminyum)
en yüksek ısıtma: 110 ℃ ≤ 60dk,
Yanma gaz makine modeli: RIELLO FS20 < / p>
Çıkış ısı miktarı: 200000 kcal / h, < / p>
Verimlilik, < / p>
Süreç parametreleri ve kür tünelin malzeme listesi
No |
adı |
veri |
1 |
Dış boyutu: |
21000mm × 940 (1.240) mm x 3720mm < / p> |
2 |
İç boyutu: |
(G) 700mm x (Y) 3050mm (düzeni bakınız) |
3 |
tünel kurutma modeli: |
Düz |
4 |
kalınlığı: |
, Yan kurulu: 150mm, çatı / alt kurulu: 150mm |
5 |
İç ve dış plakası: |
İç kurulu: δ0.8 galvanizli kurulu, dış kurulu: δ0.8 boyalı kurulu |
6 |
gönderme rüzgar tüp: |
δ 1.0mm galvanizli kurulu |
7 |
Doğal egzoz cihazı: |
2 adet |
8 |
Ayak yüksekliği: |
430mm |
9 |
gönderme rüzgar yöntemi: |
yan > |
10 |
Etkili kurutma uzunluğu: |
(hava perdesi bölümün uzunluğu hariç) |
11 |
Pişirme süresi: |
|
12 |
Isıtma süresi (boş fırın): |
40 dk Hakkında |
13 |
Isıtma sıcaklığı: |
Normal sıcaklık ~ 200 ℃ ayarlanabilir |
14 |
Döngüsü kez: |
adet 4 Hakkında / dak |
15 |
200000 kcal paslanmaz çelik eşanjör |
1 set |
16 |
200000 kcl ısı değişimi kutusu: |
1 takım (dış plakası: δ1.o mm soğuk levha, iç plakası: δ1.o mm galvanizli levha) |
17 |
Termal bağlı taslak fan: |
1set (4.0kW): 10000m 3 / saat |
18 |
yanmalı gaz motoru: |
1 set FS20 (200000 kcal) |
19 |
Hava perdesi makine: |
2sets |
toz püskürtme odası ve toz oda izolasyon odası
