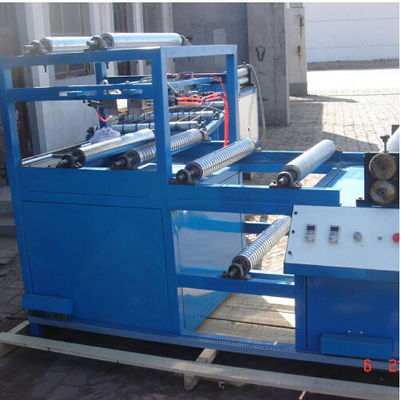

Tam otomatik makine ile Hot Melt aplikatör plise, yükseklik plise HEPA kombine 100-300mm

Tam otomatik makine ile Hot Melt aplikatör plise, yükseklik plise HEPA kombine 100-300mm

Genel açıklama

1. üretim hattı aynı anda hot melt dağıtımı ile filtre medya pleat için servo motor kontrol tarafından özelleştirilebilir.

2. bu makine döner plise ve iyi malzeme her türlü plise sağlamak için birlikte bıçak plise birleştiren;


Makine bileşenleri

1. de-köyleri
2. online kesme cihazı
3. önceden işaretleme aygıtı
4. sıcak eritebilir sistemi
5. bıçak sistemi plise
6. sistem toplama

Teknik Özellikler

1. de-köyleri

A. çalışma genişliği: 1200mm;
B. şaft cıvataları kilitleme ile: 65mm çap;
C Max yük: 150kg;
D Max rulo çapı: 1000mm
E. (özel) tahrik Motor: 0.75Kw
F. gerginliği kontrol cihazı
G. makine ağırlığı: 300Kg
H. makine boyutu: 1300 mm * 950 mm * 1300 mm

2. online kesme cihazı

A. çalışma genişliği: 1200mm
B. altı pnömatik kesme bıçakları (iki yuvarlak bıçak) ve dört çentik Bıçaklar ile
C. basıncı: 0.6Mpa
Ö ayarlanabilir kesme genişliği
E. hızı: 0,5 m-12 m/min (ayarlanabilir);
F. makine ağırlığı: 350Kg
G. makine boyutu: 1000 mm * 1500 mm * 1100 mm

3. cihaz donatılmış-hot melt sistemi ile birlikte ön işaretleme

A. çalışma genişliği: 1200mm
B. mesafe işaretleme: 100-300mm;
C. motor gücü: 3.75Kw
Ö. Makina ağırlığı: 400kg

4. sıcak eritebilir sistemi

A. tank kapasitesi: 60 M (iki adet)
B. Hortum uzunluğu: 3.6 m-4 adet
C. motor gücü: 400W
Ö. erime gücü: 8Kw
E. erime hız: 45kg/h;
F. maksimum miktar dağıtımı: 1000 gr/dak;
G. dişli pompa: 12cc/rev;
H. Max RPM pompa: 45 RPM;
I. erime sıcaklığı max: 230 derece
J. hot melt türü: PE/EVA/PP/PO
K. 48 uçlarını her tarafı; Her başlığı ayrı bir modül vardır ve modülleri bir dizi dört solenoid valfleri (MAC ABD); tarafından kontrol edilir
L. yapıştırma seçeneği: iki tarafın; Bir yana; Sürekli olarak, zaman zaman; Otomatik; Kılavuzu;
M. başlık boyutu: 0.8mm
N. 0.6Mpa basınç;
O. makine ağırlığı: 450kg/set;
S. makine boyutu: 1200 mm * 1600 mm * 1700 mm

5. bıçak sistemi plise

A. plise yüksekliği: 100-300mm (servo kontrol-otomatik ayarlama)
B. hızı: 0-150pleats/dk. (ayarlanabilir)
C. motor gücü: 3.75Kw
Ö. ısıtma gücü: 4Kw (öncesi ve sonrası Isıtma-alüminyum plaka)
E. Isıtma sıcaklığı: 20-200 derece (ayarlanabilir)
F. hava basıncı: 0.6Mpa;
G. Servo motor kontrol;
H. sayma fonksiyonu ile
I. PLC dokunmatik ekran;
J. makine ağırlığı: 1950kg
K. makine boyutu: 1670 mm * 1720 mm * 1240 mm (L * G * H)


6. sistem toplama

A. Genişlik: 1225mm
B. uzunluğu: 3m
C. motor gücü: 0.75Kw

Teknik özellikler için notlar:

1. makine çerçeve: haddelenmiş alüminyum ve çelik levha;
2. güç kaynağı: 380V/3PHASE / 50Hz
